КОНСТРУКЦИЯ И РЕЖИМЫ РАБОТЫ:

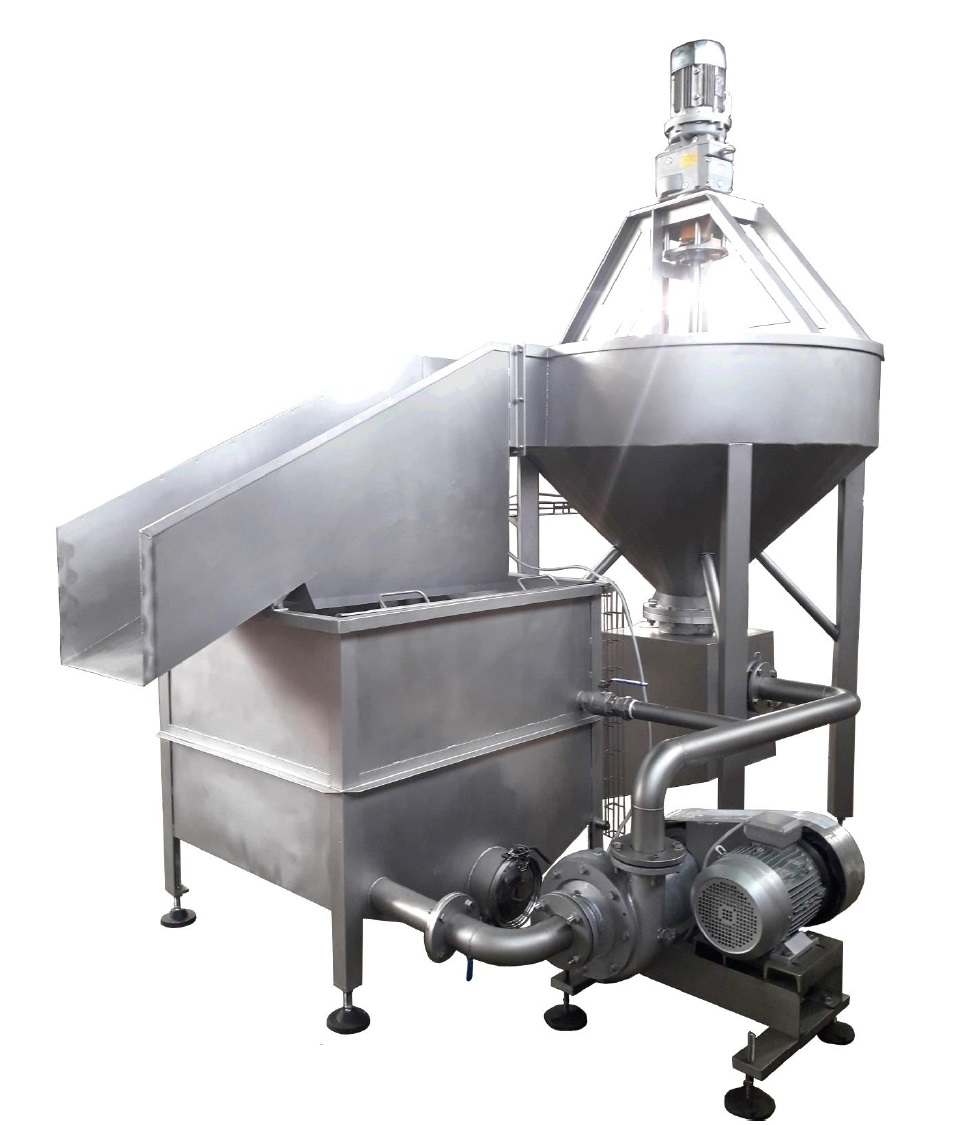

Оборудование (рис. 1 и 2) выполнено в виде сварной конструкции полностью из профилированного листа из нержавеющей стали.

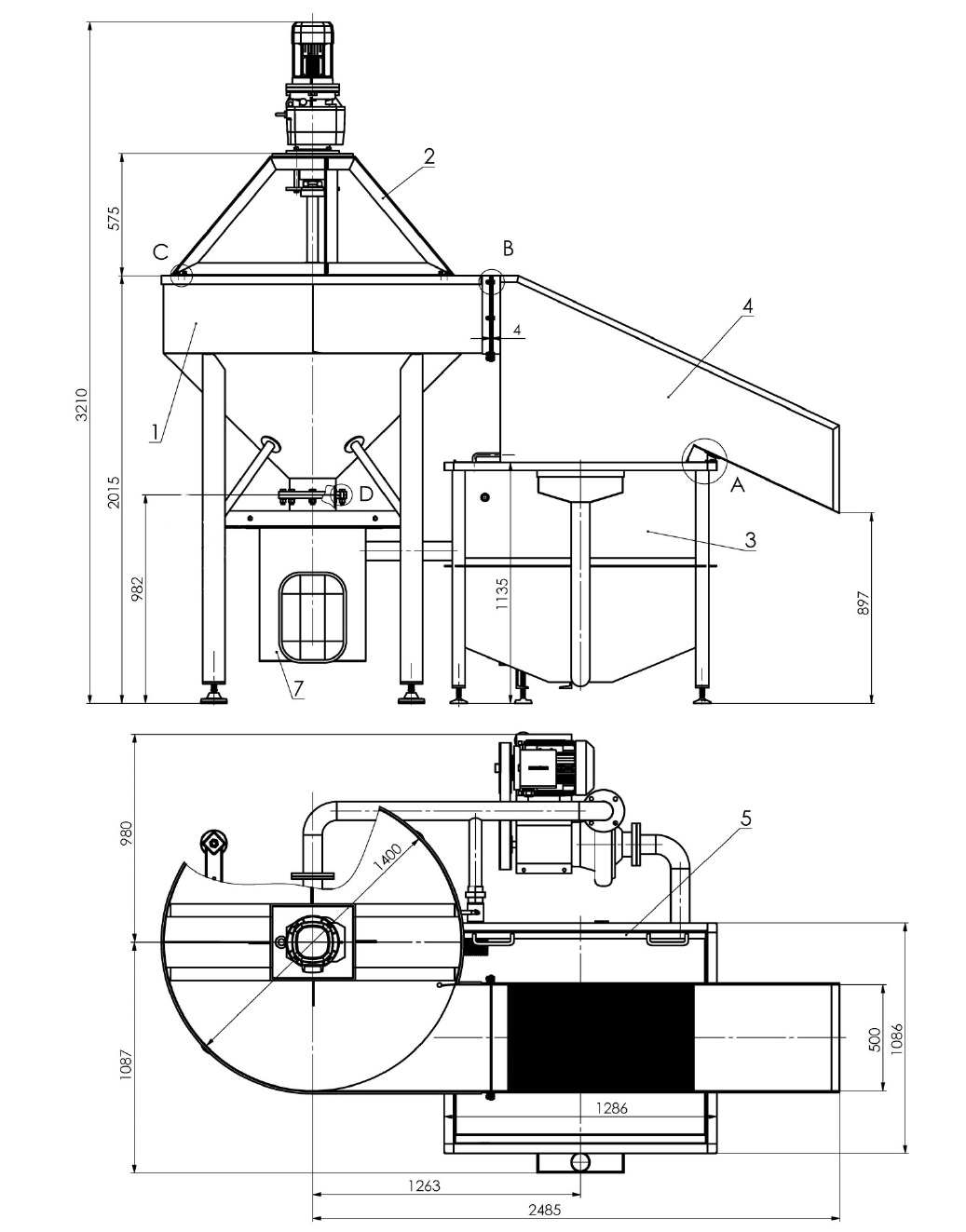

Оно состоит из большого конуса (рисунки 1 и 2, позиция 1), который опирается через собственные опоры на пол. К нему фланцевым соединением пристыкован сепаратор (рис.2, поз. 7) с большой заслонкой, через которую выбрасывается накопившийся мусор.
В конус помещается мешалка с рамкой (рис. 2, поз. 2). Из емкости с водой (рис. 2, поз. 3), в котором находится сито для очистки воды (рис.2, поз. 5), гидротранспортный насос (рис. 2, поз. 6) подает воду в сепаратор и конус. Уровень воды поддерживается до выходной корзины.
Поворотом мешалки создается эффект циклона, где примеси тяжелее продуктов (камни) падают на дно сепаратора, а продукт транспортируется к выходной корзине (рис. 2, позиция 4) для дальнейшей обработке согласно технологическому процессу.
Скорость вращения мешалки зависит от технологического процесса и регулируется с помощью частотного регулятора скорости (ВЛТ) с потенциометром. Скорость вращения смесителя влияет на эффективность работы. Оптимальная скорость определяется во время работы машины. Она должна подбираться таким образом, чтобы последний продукт мог быть выброшен из конуса.
Продукт, тангенциально относительно конуса, вручную или автоматически подается в циклон потоком воды и как более легкий всплывает на поверхность, а камни и другой мусор, как более тяжелые, падают на дно конуса. Из конуса примеси спускаются в сепаратор, там оседают и оттуда механически (открыв дверь) они удаляются. Частота очистки сепаратора в процессе производства зависит от загрязнения сырого продукта, и производитель должен оценить как часто будет чистить сепаратор. Очищенный продукт выбрасывается циклонным потоком в выходную корзину, где частично осушается на сетке для отжима, а затем транспортируется для дальнейшей обработки. Машина также оснащена гидротранспортным насосом, который выполняет рециркуляцию воды в система и позволяет значительно сэкономить на потреблении воды.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Тип машины пр 014/1400
— мощность (кг / ч) 3000-4000
— установленная мощность (кВт) 8,5
— расход воды м3 1-2
— вес машины (кг) 955
— другие размеры согласно чертежу на рисунке 2.
