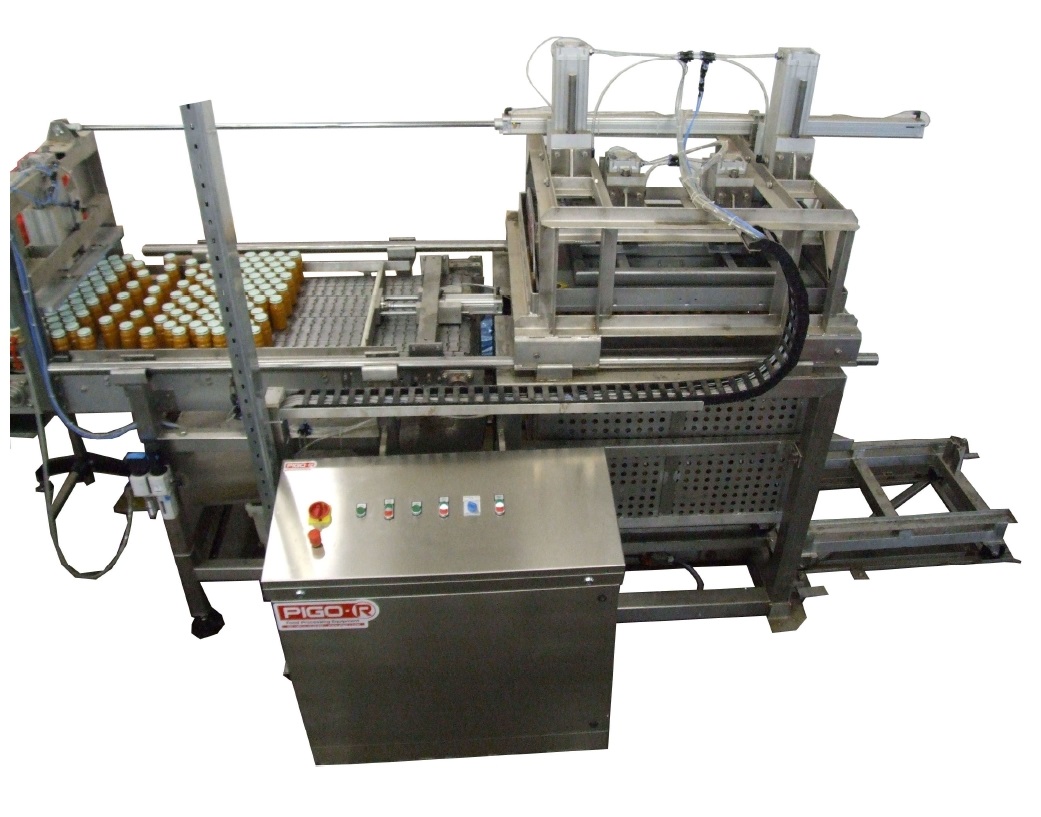

Упаковщик в автоклавные корзины тип PR 282

Применяется в плодоовощной, мясной промышленности и других отраслях, где используется  металлическая (стальная) тара  или стеклянная тара с металлическими (стальными)  крышками,  для штабелирования и наполнения корзин или поддонов. Стандартно выпускается под размер коробчатого поддона, но может быть изготовлен под заказ.  По принципу работы относится к машинам, в которых для работы используются постоянные магниты. Режим работы полуавтоматический, возможен полностью автоматический  для больших мощностей.

Категория:

КОНСТРУКЦИЯ:
Вся упаковочная система состоит из следующих компонентов:
— входной конвейер поз.1;
— конвейер для формирования грузов, п.2, с подвижной передней аппарелью п.3
— вертикальный пандус-упор поз.5 и два подвижных боковых ограждения п.4;
— пневматические тележки с постоянными магнитами п.6;
— базовая конструкция с гидросистемой поз. 7;
— въездной пандус поз.8,
— тележка для корзины автоклава поз.9,
— корзина автоклава поз.10,
— с пультом управления поз. 11.
Все элементы системы выполнены из нержавеющей стали, насколько это технически возможно, другие материалы пригодны для использования в пищевой промышленности.
Пневматические компоненты производства «FESTO».
Электронные и гидравлические компоненты производятся компанией «SIEMENS».
РЕЖИМ РАБОТЫ:
— пустая корзина ставится в положение заполнения;
— гидравлическая система поднимает дно корзины до уровня самого верхнего ряда корзины;
— с помощью конвейеров п.1 и п.2 вводятся банки и заполняется пространство для формирования груза;
Процесс загрузки активируется на панели управления, который происходит следующим образом:
— опускается вертикальная аппарель поз. 5, что останавливает дальнейшее попадание продукта в упаковщик
— оттягивается передний ограничитель поз.3 и открываются ограждения поз.4,
— одновременно подъезжает пневматическая тележка с магнитами, опускается над грузом, захватывает его и поднимает;
— оператор проверяет чистоту зоны разгрузки и дает команду на продожение операции;
— тележка с грузом наезжает на корзину, опускается, освобождает груз и поднимает его вверх в исходное положение.
— параллельно устанавливается передний пандус и ограждения в исходное положение, а вертикальная рампа поднимается и заполняет грузовое пространство;
— оператор опускает гидравликой  дно тележки на высоту одного ряда и одновременно вставляет его  над упакованным рядом.
— может начинать новый цикл.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
— Производительность машины: Q= 40-60 циклов/час;
— Суммарная установленная мощность: N= 5,5 кВт;
— Расход воздуха: qz= 50-60 Нл/мин;
— Давление воздуха: p= 6-7 бар;

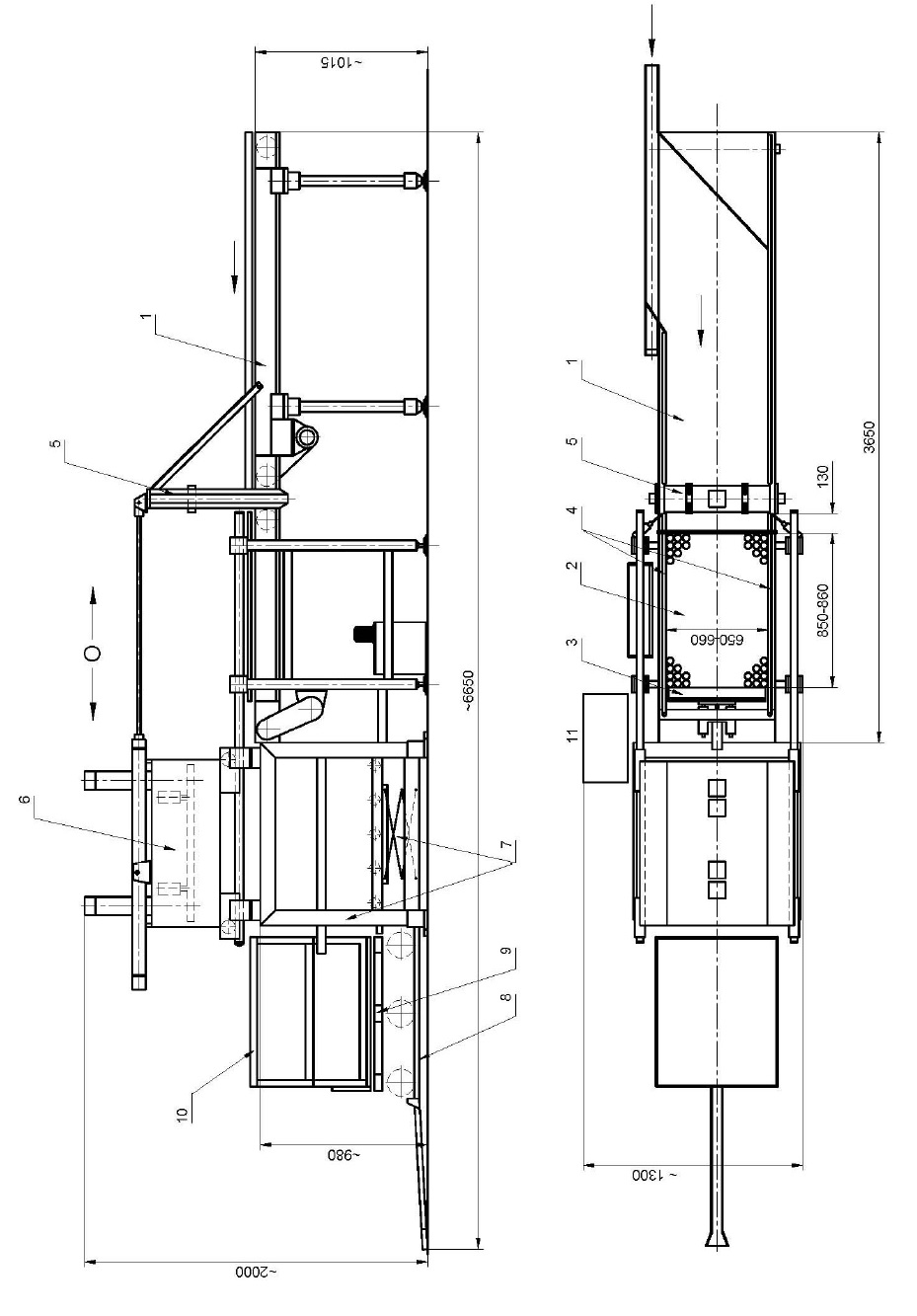

— Размеры: согласно приложенного  чертежа.
ПРИМЕЧАНИЕ: размеры могут быть изменены по желанию пользователя.
