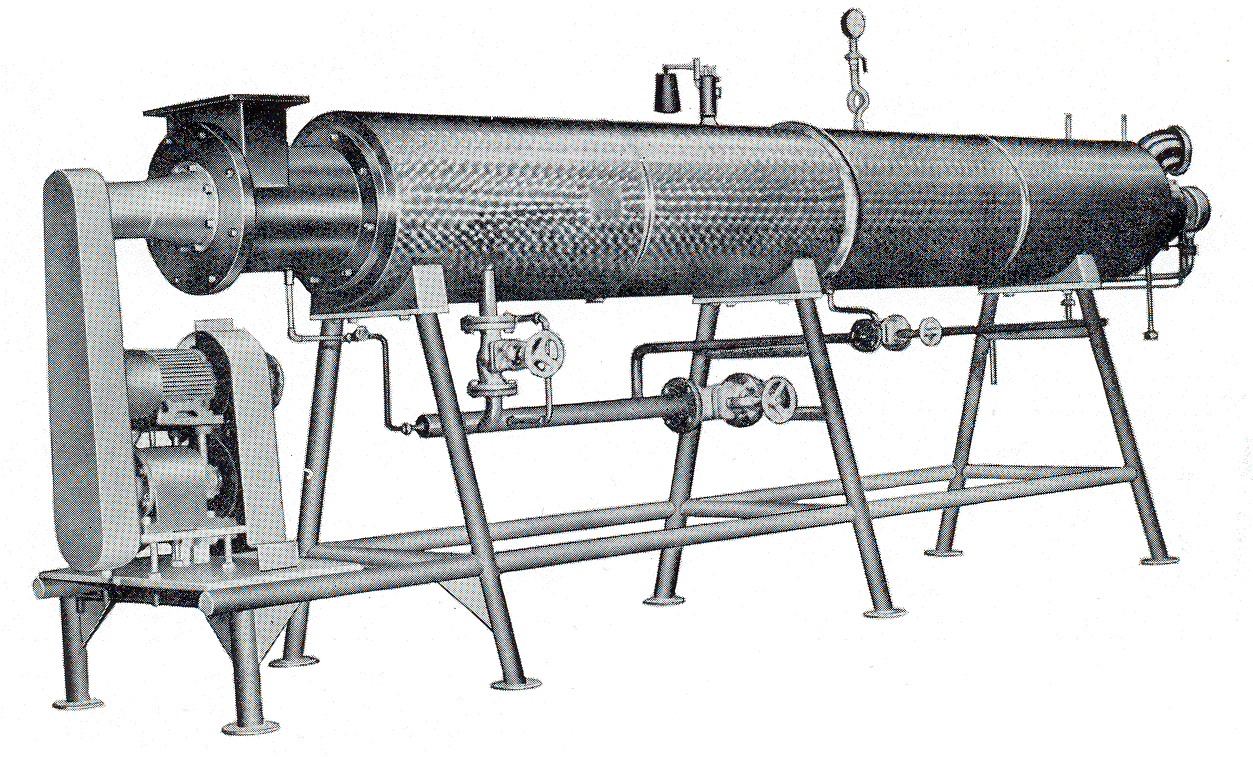

Конструкция:
Основная конструкция изготовлена как двойной трубчатый теплообменник со спиралью в ведущем валу, который можно нагревать, в зависимости от типа термобрика.
Работа спирали осуществляется путем вариаторного движения, который дает возможность выбрать соответствующие параметры работы.
В приемной части находится подающая лейка, а выходная часть выполненная в виде трубчатого соединения.
В целях достижения и поддерживания необходимых рабочих условий термобрик оснащен соответствующей арматурой и автоматикой, На нем так же устанавливаются нужные термометры, на входе и выходе, манометр и предохранительный клапан.
Термобрик теплоизолирован для предотвращения теплопотерь.
Материал изготовления нержавейка, по мере технической возможности.
Технические характеристики:
PR 057/A PR 057/B
— производительность: Q (кг/ч) 2.000 4.000
— рабочее дав. пара: p (бар) 3 3
— потребление пара: q (кг/ч) 300-500 500-1.000
— температура на выходе: ti (°C) 95 95
— обогреваемая площадь: P (м2) 3,50 6,50
— номинальная мощность: N (кВт) 2,2 2,2

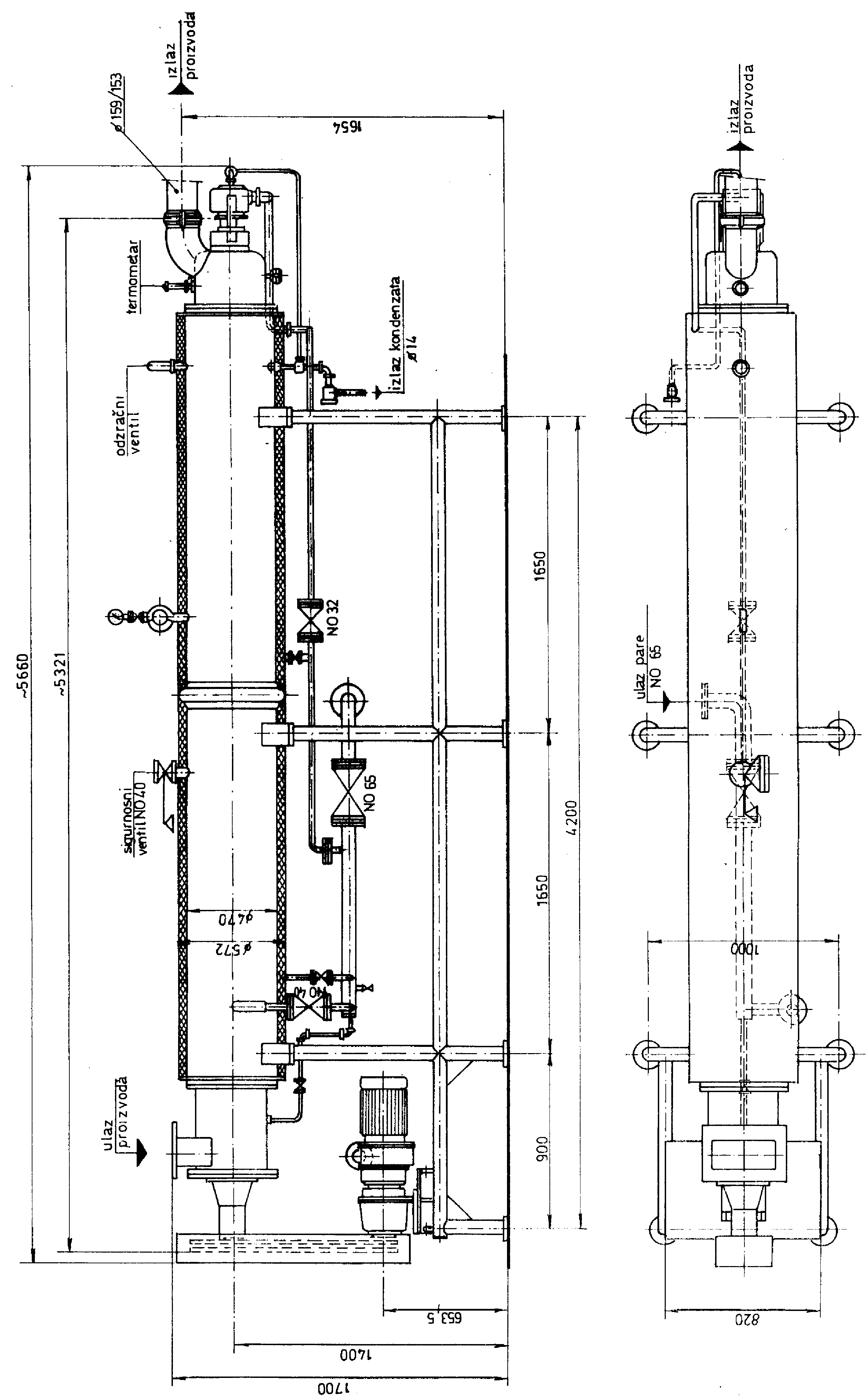

— размеры: см. чертеж
— вес: G (кг) 1.000 1.400
— транспортный объём V (м3) 10 15
