КОНСТРУКЦИЯ И РЕЖИМЫ РАБОТЫ:
Конструкция сорбера состоит из сборки следующих компонентов:

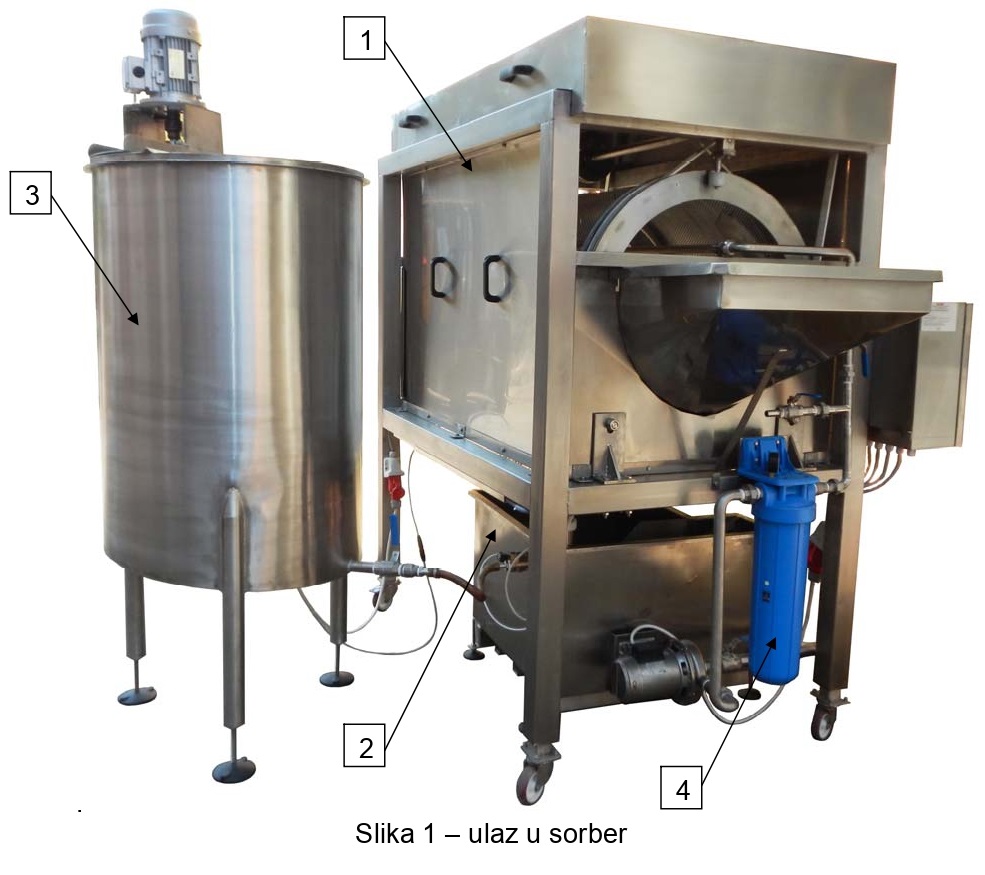

— роторная стиральная машина (рис. 1, позиция 1);
— ванна для приема сорбата с насосом рециркуляции растворенного вещества (рис. 1, позиция 2);
— емкость с мешалкой для приготовления раствора (рис.1, позиция 3).
В стабильной раме, выполненной из стальных нержавеющих профилей, горизонтально установлен барабан соответствующего диаметра. Барабан изготовлен из стального сита с соответствующей перфорацией.

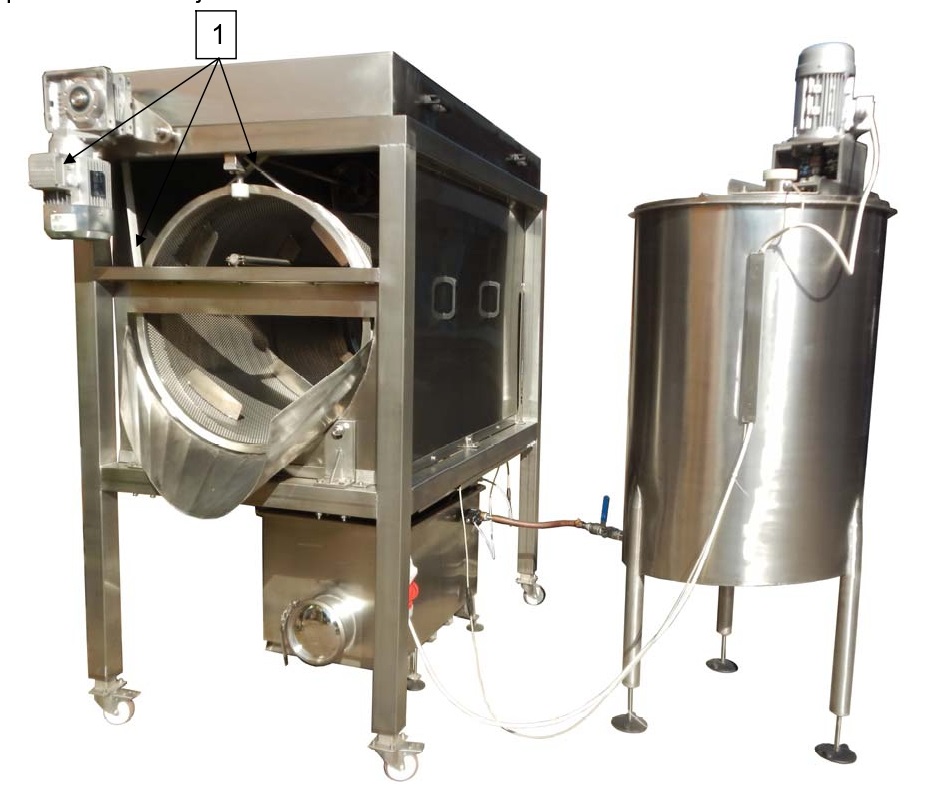

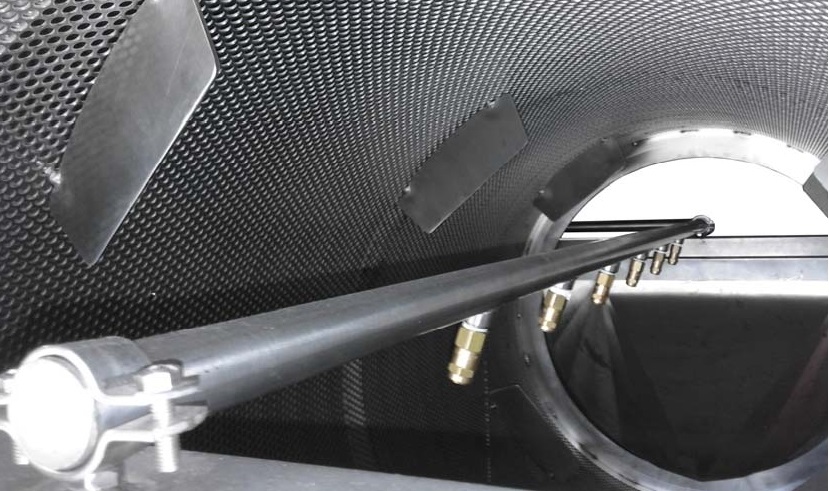

Вращение барабана осуществляется через встроенную группу привода (рис. 2, позиция 1). Состоит из мотор-редуктора и связанных ремней трансмиссии на двух валах. Под барабаном находится ванна (рис. 1, позиция 2) из нержавеющей стали, которая служит для приема сорбата, раствора, используемого в процессе сорбции. В ванну устанавливается листовой фильтр с мелкой перфорацией, который служит для отделения шероховатых частичек и защита насоса. Раствор добавляется к распылителям с помощью центробежного насоса. Фильтр для воды (изображение 1, позиция 4) установлен для защиты распылителей. В ось барабана встроена трубка с диспенсерами для распыления обрабатываемых плодов (рис.3). Рециркуляционный насос защищен от работы в сухом состоянии. Для входа и выхода сырья установлены соответствующие корзины, выполненные из нержавеющей стали. Резервуар с пропеллерным мешалкой (рис. 1, позиция 3) служит для подготовки раствора, который при падении уровня в ванне и открытии электромагнитного клапана перетекает в ванну . Основание станка может быть с регулируемыми ножками для выравнивания высоты или с колесами, для облегчения мобильности машины — что зависит от требований пользователя.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
— емкость (кг / ч): 1000-2000, в зависимости от времени выдержки
— длина барабана (мм): 1500 — 2000
— диаметр барабана Ø (мм): 800-950
— установленная мощность (кВт): 2,42
— время удержания (мин): 3-10
— объем резервуара с мешалкой (л): 250
— вес машины (кг): информация находится на идентификационной табличке
— другие размеры согласно чертежа.
