КОНСТРУКЦИЯ

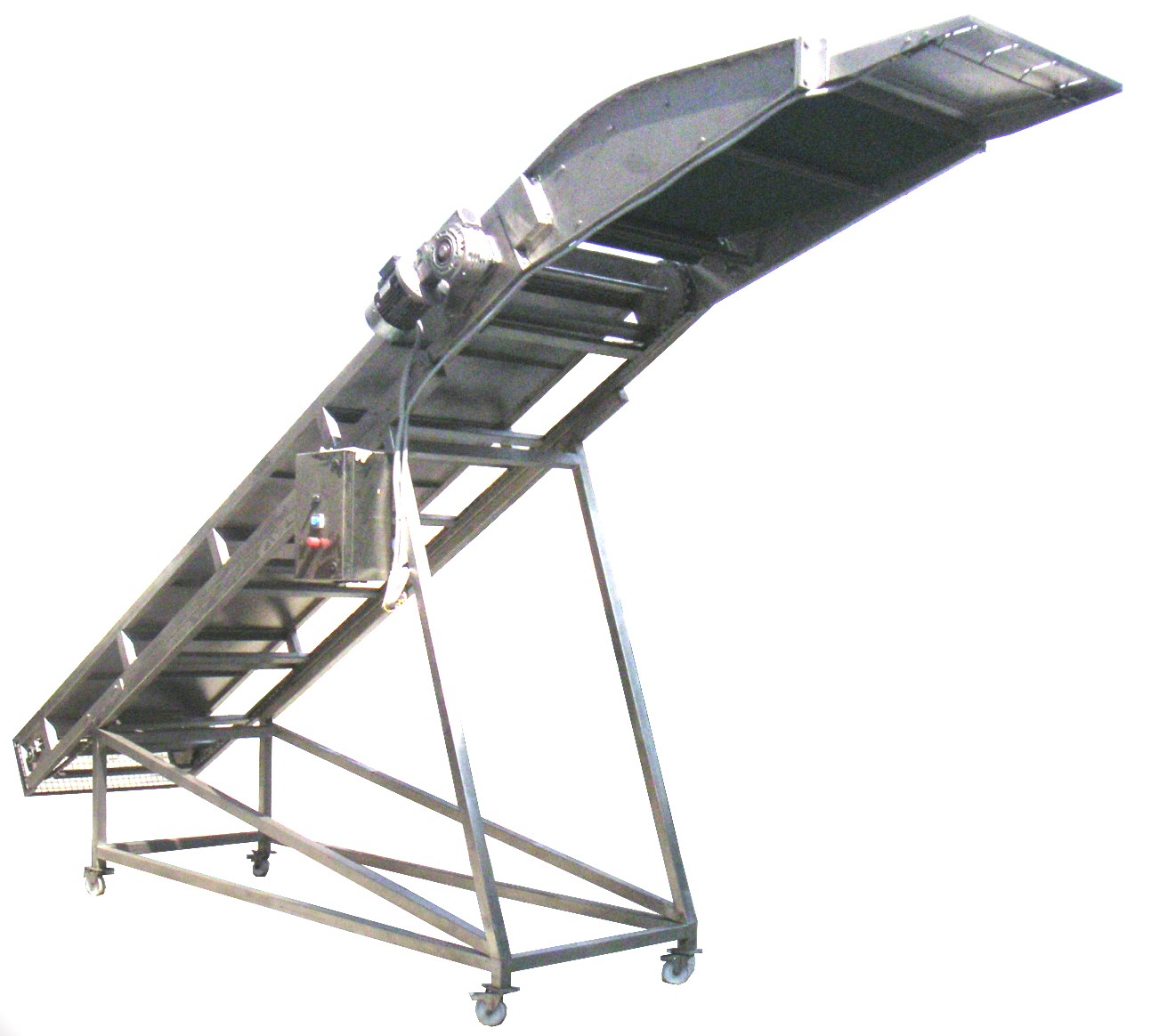

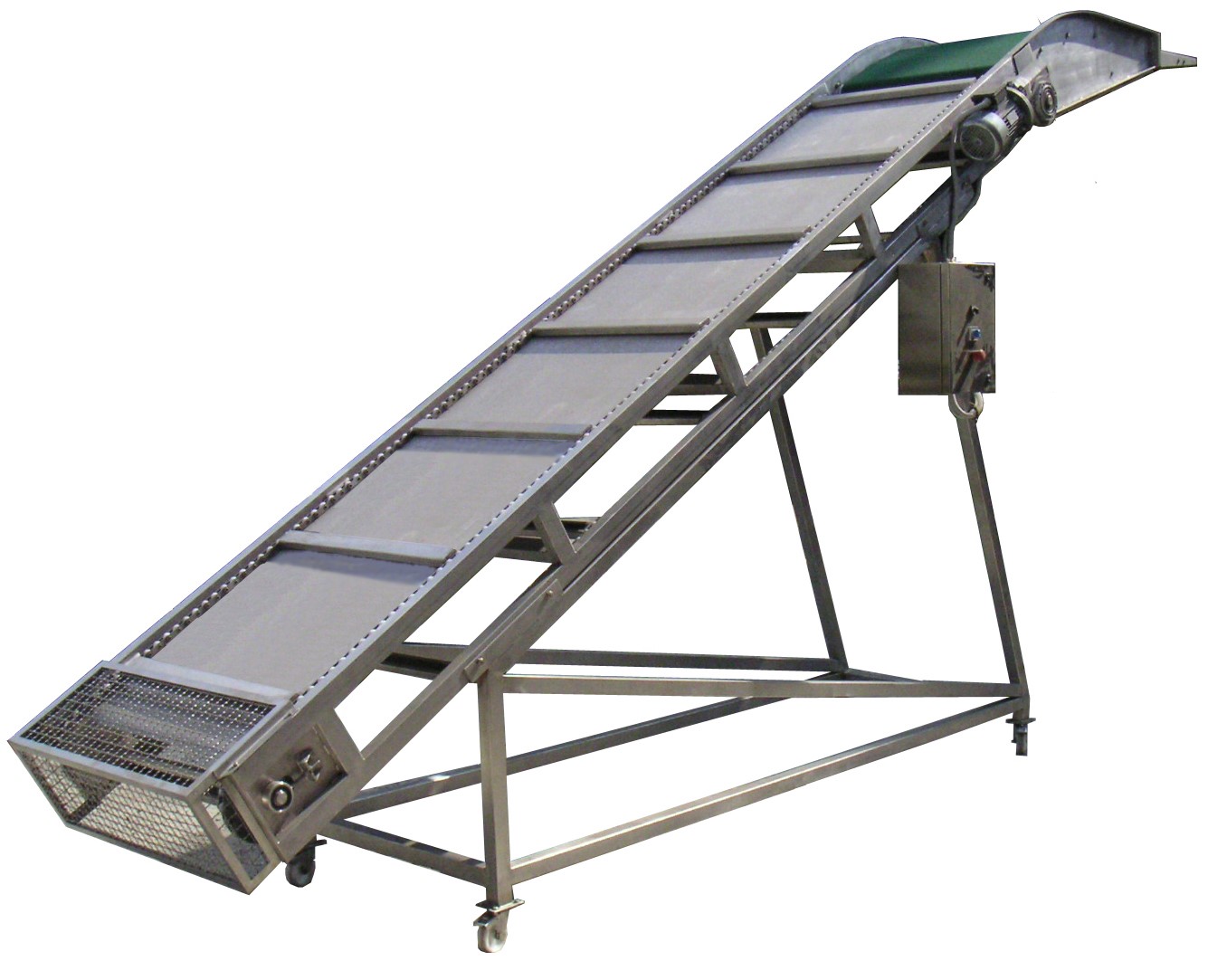

Основная конструкция выполнена из стальных труб и фасонного листового металла, как сварная. В первой части лента подъемника изготовлена из специальной цепи с поперечными балками (подпорками), а вторая часть – лента специального строения из ПВХ.
Выходная часть подъемника – фасонная нержавеющая панель, оснащенная предохранительными выключателями, не позволяющими наполненным контейнерам перевернуться и управляющие работой подъемника.
Вся конструкция размещена на регулируемых ножках, позволяющих приспособиться к присоединяемым размерам другого оборудования.
Все элементы подъемника, не изготовленные из нержавеющей стали, защищены грунтовкой и покрываемой краской.
СПОСОБ РАБОТЫ
Подъемник запускается в работу с помощью встроенного выключателя, чем приводятся в движение обе ленты.

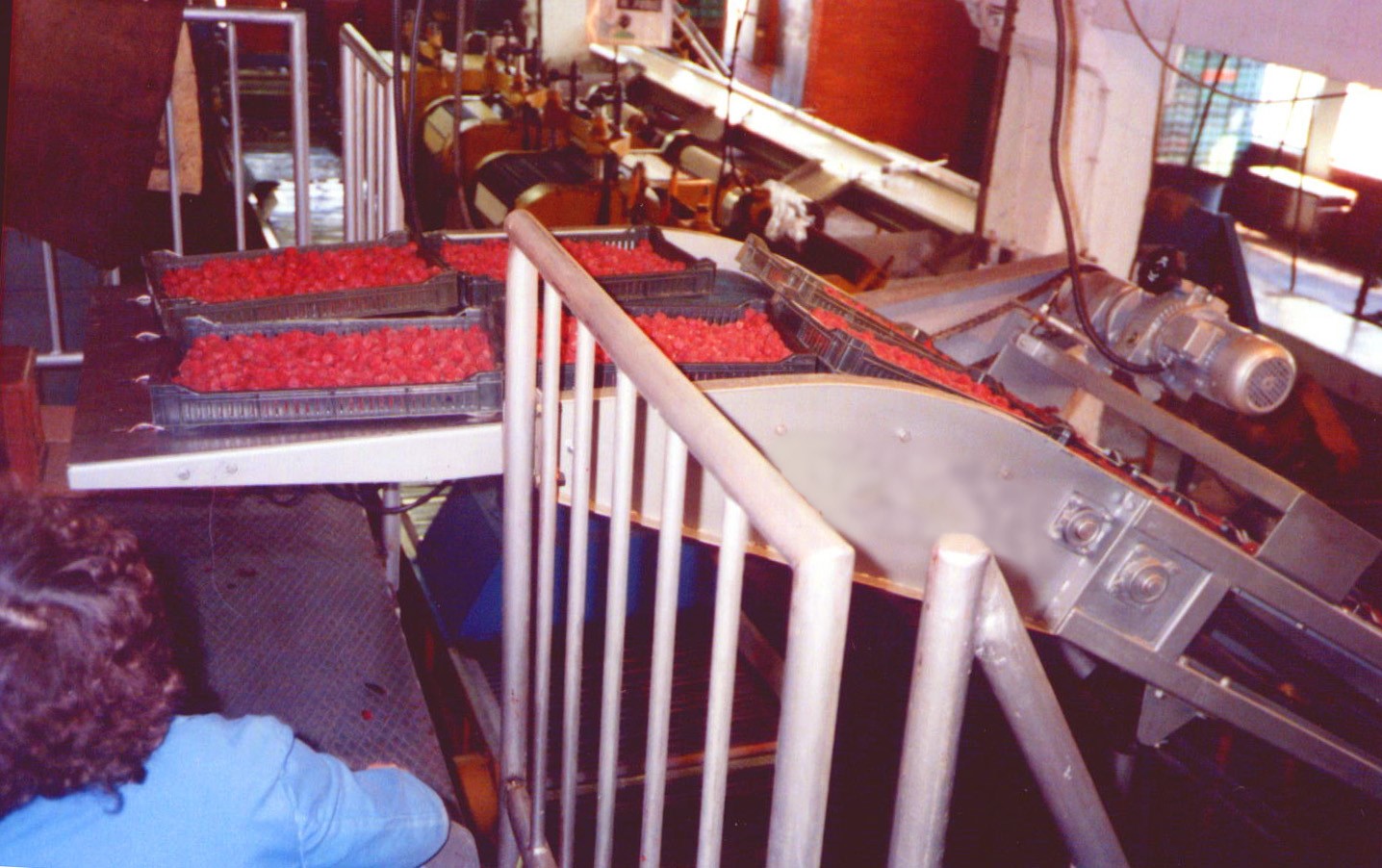

Наполненные контейнеры устанавливаются в приемной части на поперечные подпорки, захватывающие их и поднимающие до второй ленты. Вторая лента служит для их подачи на плоскую приемную часть.
На приемном столе расположены предохранительные выключатели, останавливающие движение ленты в момент прохождения контейнера по ним. После устранения контейнера движение ленты автоматически восстанавливается, с помощью встроенной автоматики.
С помощью встроенного привода с вариатора нужно выбрать техническую производительность
ТЕХНИЧЕСКИЕ ДАННЫЕ
— производительность Q = 1500 – 3000 контейнеров/ч
— производительность в кг q = 3000 – 6000 кг/ч
— установленная мощность N = 1,5 кВт
— габаритные размеры согласно чертежа
— масса нетто G = 300 кг
— размеры для транспортировки V = 6 м3
