Лифтовые конвейеры (элеваторы) тип PR 038

Этот тип  конвейера используется в технологических  линиях при необходимости  поднятия  изделия  на большую высоту в помещениях,  где отсутствует  большое  пространство и не оправдано продление технологической линии.  Кроме этого,  используется в технологических линиях  повышенной пропускной способности.

Категория:

ПРИНЦИП  РАБОТЫ:
Нижний приемный бункер с ковшами (корзинами) из-за  небольшого размера  легко установить ниже большинства  машин с соответствующей адаптацией технологической цепочки.  Конструкция  представляет из себя единый и непрерывный механизм подачи продукта и предотвращает  его утечку. При дальнейшей транспортировке ковши  за счет соответствующей подвески и положения центра тяжести, всегда остаются  в устойчивом подвешенном положении  до момента секции опорожнения.  В секции опорожнения  ковши вытаскиваются, содержимое опорожняется и снова ковши ставятся в исходное положение. Работа лифта бесшумна, безопасна и не разбрасывает транспортируемый материал.
УСТРОЙСТВО:

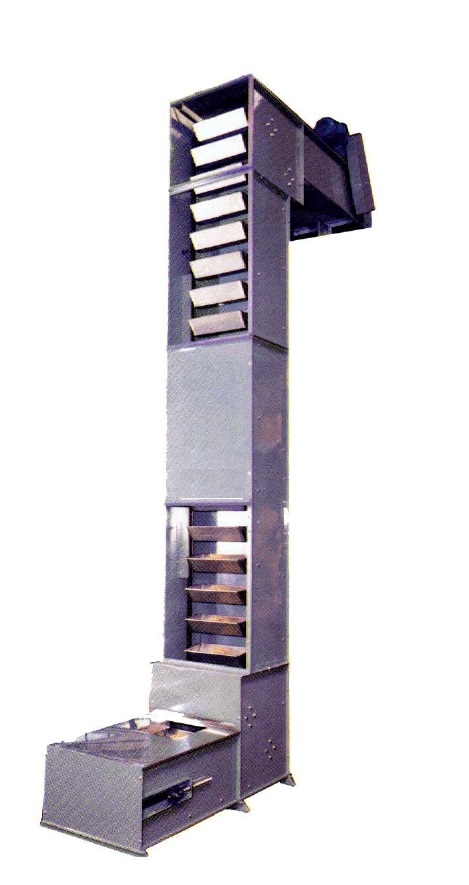

По своей конструкции лифт имеет форму буквы «Z».
Состоит из:
— приемная секция, расположенная горизонтально, также растяжимая;
— нижняя угловая часть;
— вертикальная часть;
— верхняя угловая часть;
— выходная горизонтальная часть с поворотником ковша;
— приводные агрегаты;
— несущая цепь с ковшами.
Основная конструкция изготовлена ​​из стальных профилей и профилированного листового металла и защиты с покраской или горячим цинкованием. Корзина для наполнения изготовлена ​​из нержавеющей стали. Ковши изготовлены из пластика, сертифицированного для использования в пищевой промышленности.
Несущая цепь ковша защищена оцинковкой. Лифт работает от электродвигателя  и редуктора. На приводной секции имеется тормоз, предотвращающий возврат ковшей
в случае перерыва в работе, под воздействием груза, который они несут.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
— производительность элеватора Q= 15000 л/ч;
— минимальная длина горизонтальной приемной части  L = 1960 мм;
— минимальная длина выходной части  L = 1360 мм;
— минимальная общая длина с учетом входного и выходного участков, ок.  L= 2800 мм;
— минимальная высота входа H = 650 мм;
— высота вывода при необходимости до 10 000 мм;
— установленная мощность в зависимости от высоты подъема P = 1,1 + 2,2 кВт.

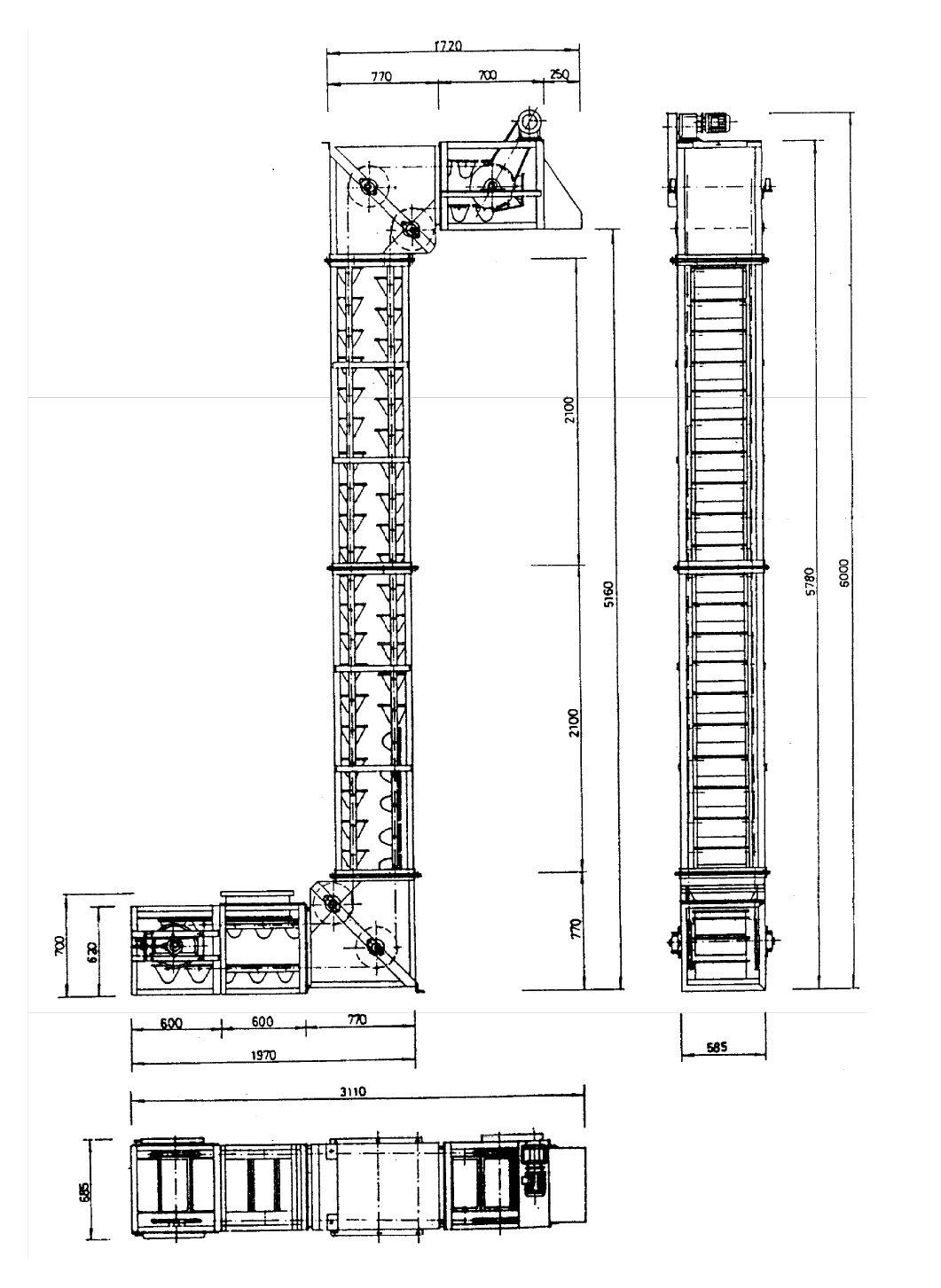

Другие размеры для подключения согласно приложенного  чертежа.
