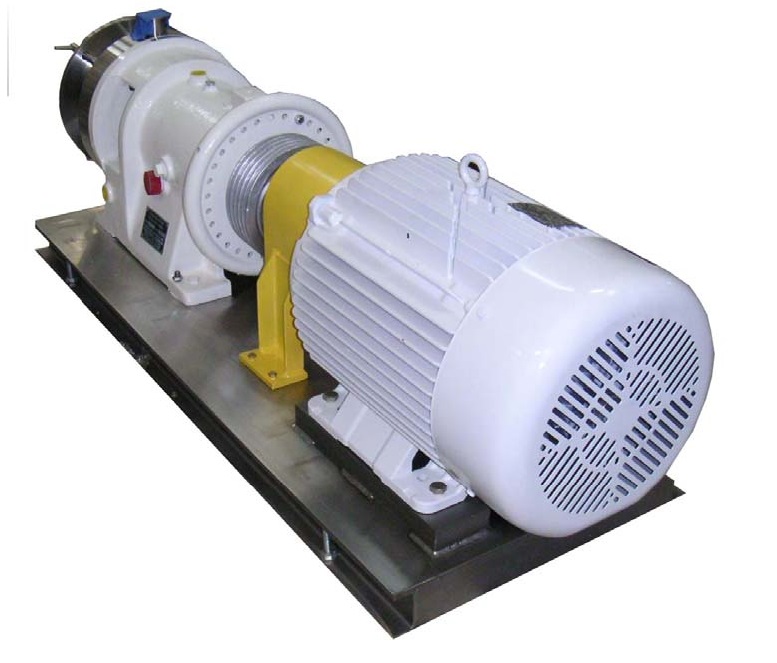

Коллоидная мельница тип PR 149

УСТРОЙСТВО:
На общем цоколе установлена мельница с приводами электродвигателем и другими элементами передачи мощности. Сама мельница состоит из корпуса, головки, вращающихся ротора, статора и рабочего колеса. Эти элементы обеспечивают как осевое смещение вала, так и движение. Осевое смещение вала регулирует  расстояние между ротором и статором и, таким образом, получаются выходных значения продукта.

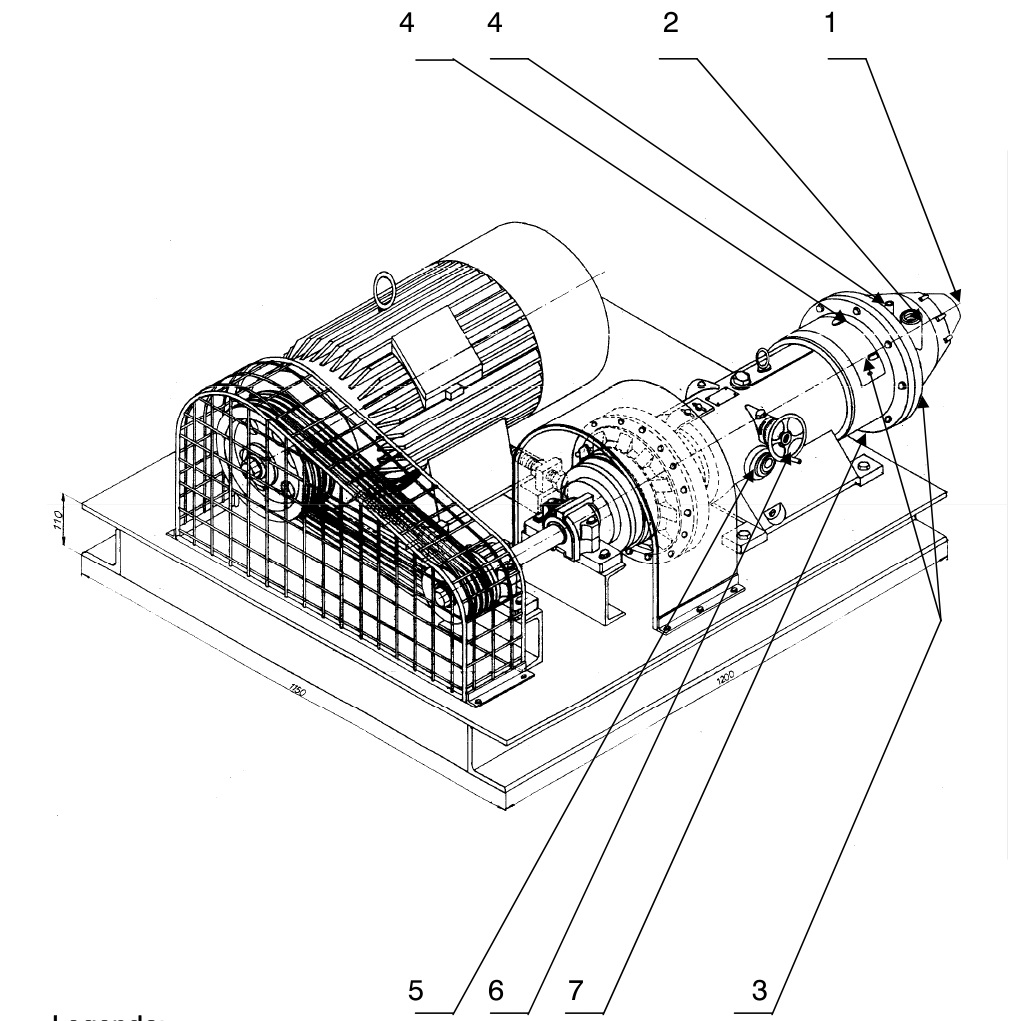

Вход сырья находится на присоединении к ДН50 (1), а выход на присоединении к  ДН40 (2) по Дин. На мельнице есть два присоединения к воде, которые служат для статора и главного вала. При подаче воды в мельницу присоединяется (4) к выходу воды из мельницы. На корпусе мельницы имеется индикатор уровня масла (5), что позволяет осуществлять визуальный  контроль масла в мельнице.  Для осевого (6) смещения поворот вправо уменьшает зазор между ротором и статором и получается меньшая величина выходного значения продукта. Поворот влево увеличивает расстояние между ротором и статором. Поэтому можно получить различные значения продукта.
Материал, из которого изготовлен корпус мельницы и все элементы, входящие в контакт с продуктом изготовлены из нержавеющей стали.  Приводной двигатель находится рядом с мельницей на пьедестале и передает на мельницу крутящий момент через клиновидную муфту и гидродинамику.
РАБОЧИЕ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
— консистенция продукта: вязкие, пастообразные и тиксотропные материалы
— рабочая мощность зависит от свойств материала
— усилие — мин 3 бара
— выходной величины — около 5 мкм; 0,1-2 мм; 0,0025 мм
— оборот — число оборотов ротора — 3000/6000 мин
— мощность электродвигателя — 30 кВт
— приспособление для подачи материала — дн 50
— приспособление для слива материала — дн 40
— водоснабжение для резиновых  труб — 15 мм
— водоотвод для — 10 мм
— холодная вода
— смазка — масло SW 15-40
— масло для гидродинамики, муфты — гидрол
УСТАНОВКА ДЛЯ РАБОТЫ:
— освобождается от транспортной упаковки;
— установка мельницы в месте, требующем технологического процесса производства;
— установка шины # 6 мм под ножки подставки;
— подключение мельницы к трубопроводу в соответствии с требованиями технологического проекта;
— подключение мельницы к водопроводу;
— подключение к электронике
ОБСЛУЖИВАНИЕ:
— требуется регулярная чистка после завершения работы и слив через  винт (7);
— регулярная проверка уровня масла в мельнице и замена каждые 1000 часов работы;
— проверка герметичности
— проверка трансмиссионного вала, чтобы убедиться, что он работает,
— смазка трансмиссионного вала и двигателя
— регулярная проверка системы
