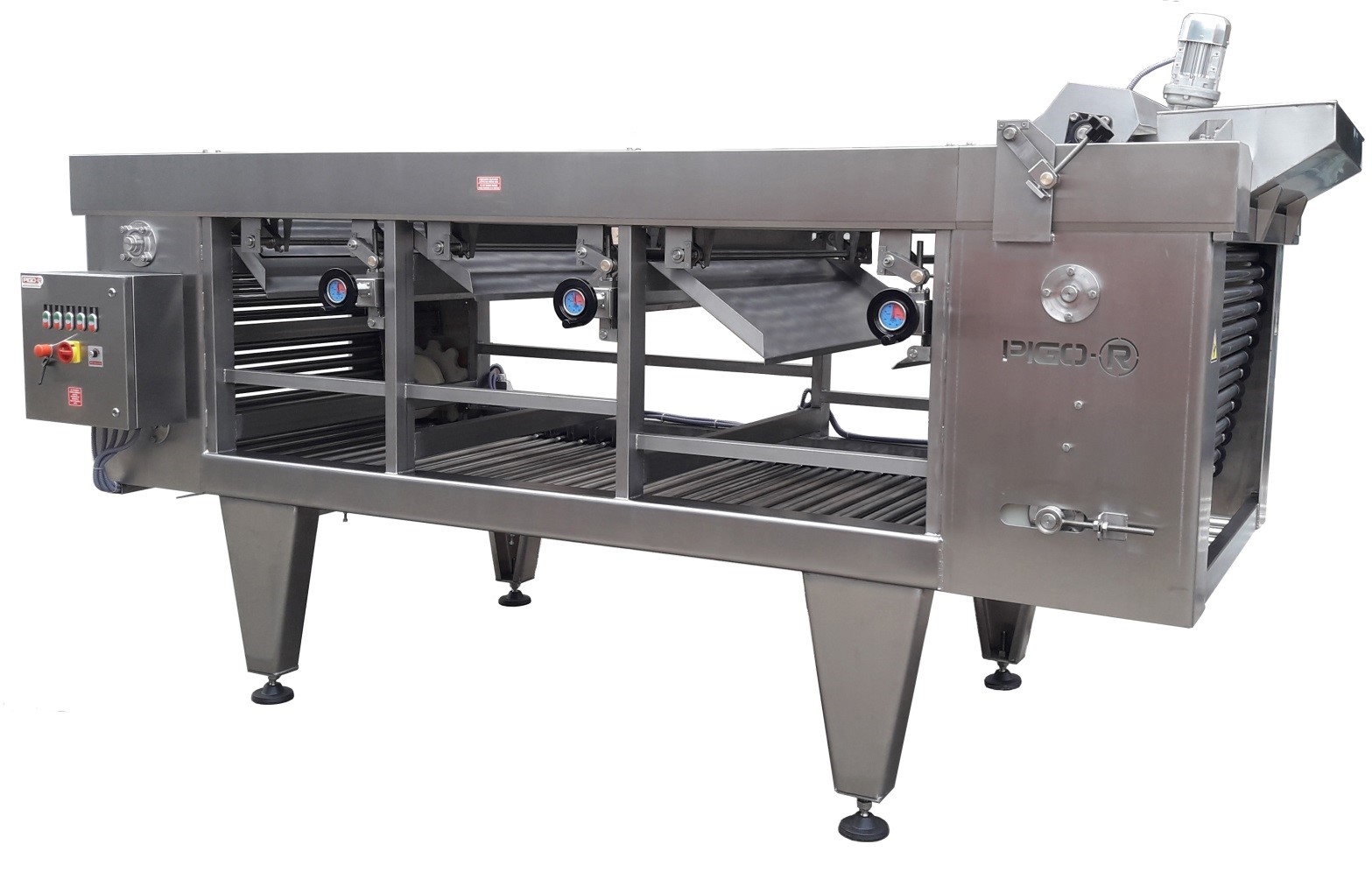

КОНСТРУКЦИЯ
Основная конструкция выполнена из фасонного нержавеющего листового металла. Конструкция модульная, где каждый модуль – секция для одной величины калибровки. Рабочая часть для калибровки – лента, изготовленная из нержавеющих труб, меняющих во время поступательного движения расстояние между собой, тем самым достигая необходимый калибр.
В качестве несущего элемента труб используется специальная цепь, также выполненная из нержавеющего материала.
Привод ленты осуществляется с помощью электродвигателя с электронной регулировкой скорости изменением частоты (VLT), для непрерывного изменения числа оборотов, т.е. скорости ленты.
Для вывода плодов на каждой калибровочной секции встроен транспортер с ПВХ лентой и собственным приводом, также изготовленным из нержавеющей стали.
Транспортеры являются передвижными, поэтому они могут быть размещены для вывода плодов с любой стороны калибратора.
Для равномерного распределения плодов, а вместе с тем и более эффективной работы калибратора, над лентой размещена вращающаяся щетка, удаляющая излишние плоды, если на ленте калибратора скопилось несколько слоев плодов.
Конструкция калибратора опирается на грунт посредством регулируемых опорных ножек.
По желанию заказчика, опциона можно встроит колеса, которым способом калибратор станет мобильным.
СПОСОБ РАБОТЫ:
В зависимости от потребностей процесса калибрации, диаметр желаемой калибрации можно налаживать в каждой секции калибратора. Вначале отбираются более мелкие плоды, а в каждой последующей секции – более крупные. В течению работы можно регулировать калибражи без остановки машины.
Калибрированный продукт собирается встроенными транспортерами и выводятся на дальнейшую переработку.
В зависимости от вида продукта, а также их качества, выбирается скорость движения ленты, от чего непосредственно зависит производительность калибратора.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Производительность Q = 2500 — 5000 кг/ч, в зависимости от вида и
качества продукта
Диапазон калибровки а) тип PR 062/A 10 — 38 мм
б) тип PR 062/B 20 — 45 мм
с) тип PR 062/C 20 — 80 мм
Номер калибраж Z = 2+1; 3+1; или 4+1
Установленная мощность а) главный привод N1 = 1,5 или 2,2 кВт
б) привод транспo. N2 = (Z-1) х 0,55 кВт
с) привод щетки N3 = 0,37 кВт
Рабочая ширина B =800 / 1000 / 1200 мм
Длина L = в зависимости от номера калибраж

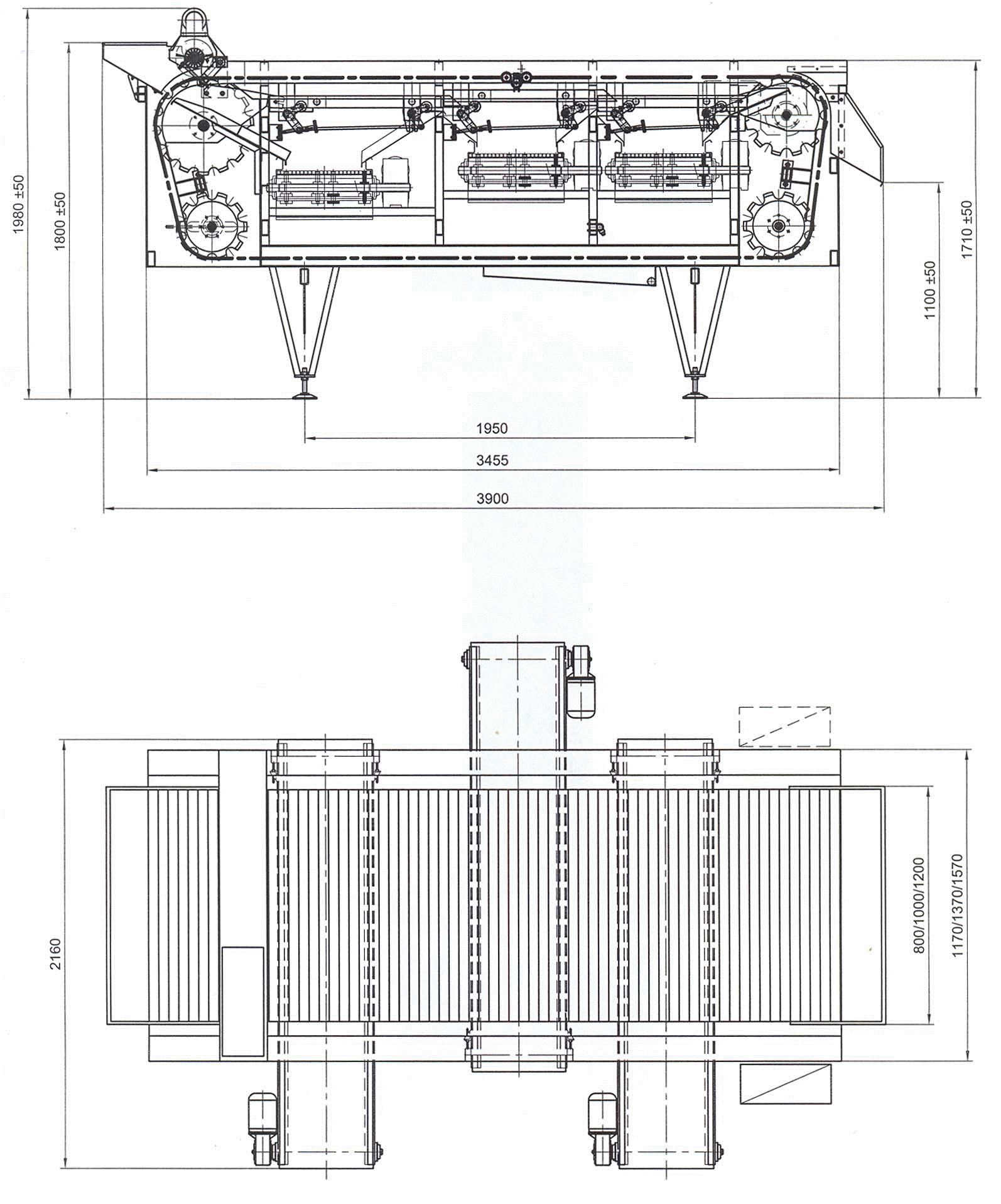

Габаритные размеры Согласно чертежа
Направление разгрузочных конвейеров: Слева или справа, по выбору
