ОПИСАНИЕ И КОНСТРУКЦИЯ:

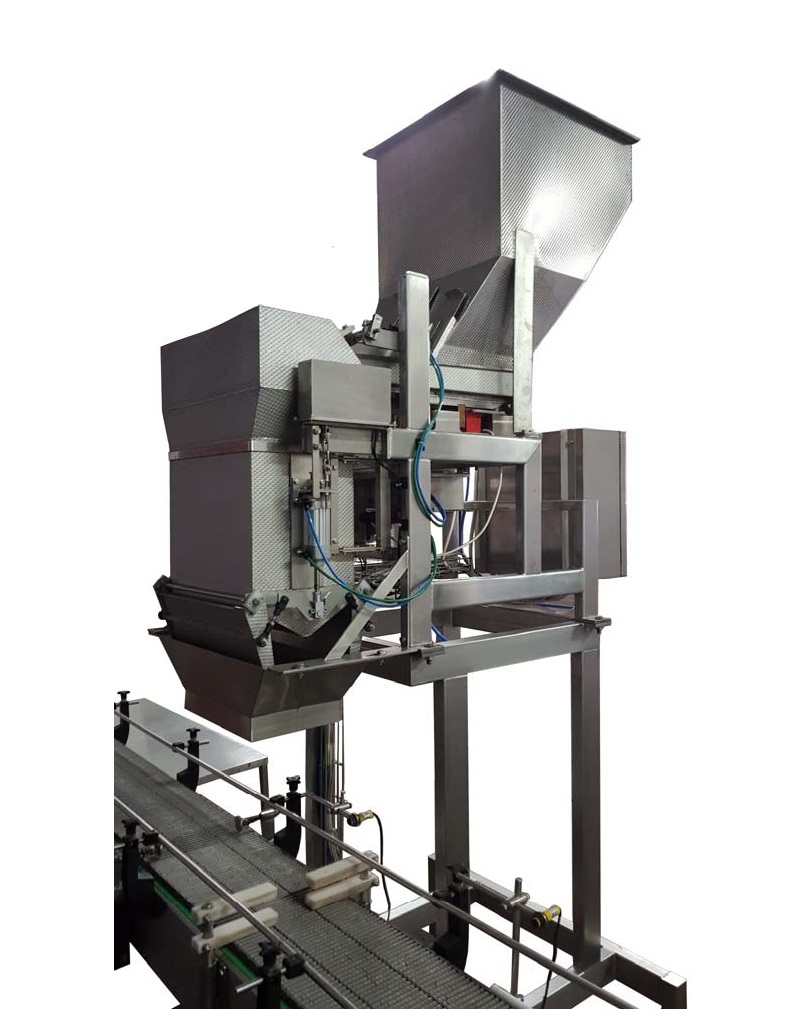

Внешний вид машины показан на рисунке 1.

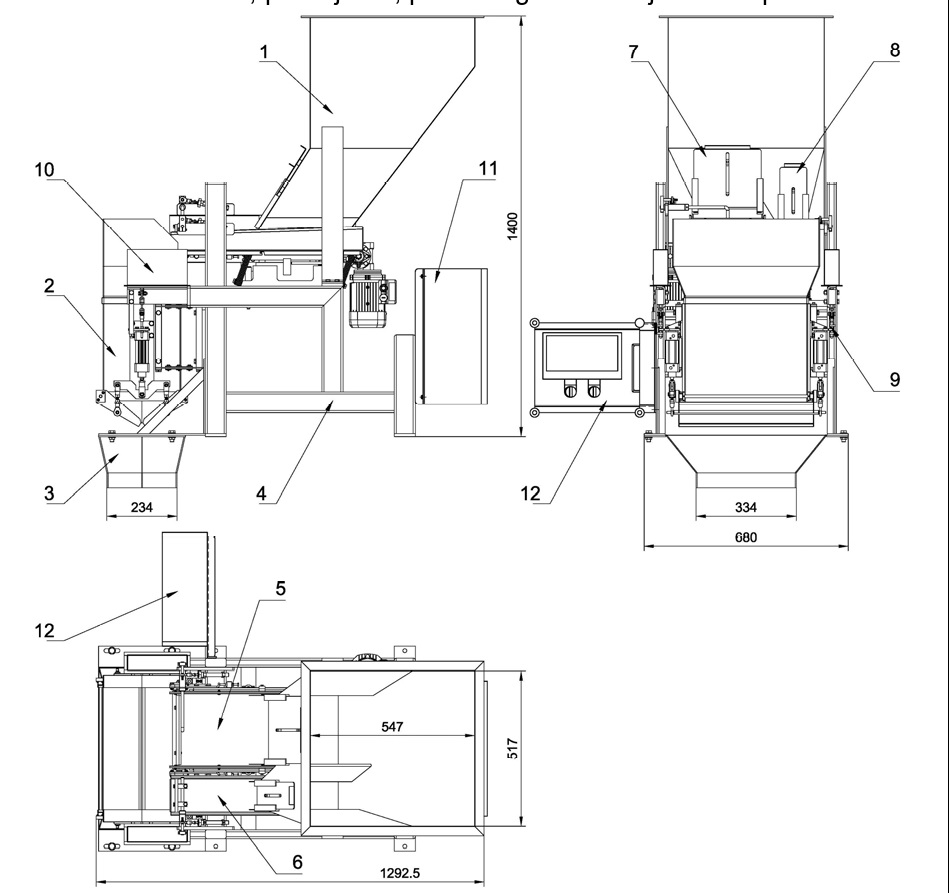

Рисунок 2 представляет собой чертеж машины с указанными размерами и положения отдельных элементов.
Станок состоит из следующих основных элементов:
— всасывающая корзина, позиция 1,
— мерно-выходная корзина, позиция 2,
— выходная воронка, размеры которой соответствуют размеру и требованиям упаковки, позиция 3,
— несущие конструкции, позиция 4,
— конвейерная лента для грубой дозировки, позиция 5,
— вибротранспортер тонкой дозировки, позиция 6,
— измерительная система, позиция 10,
— шкаф электроуправления, позиция 11,
— «сенсорный экран», позиция 12, через которую задаются параметры поиска.
ПРИНЦИП РАБОТЫ:
— на панели управления — «сенсорный экран» устанавливается на нужное количество продуктов, подлежащих упаковке,
— упаковываемый продукт равномерно подается в бункер,
— первый этап дозирования – грубое дозирование с использованием ленточного конвейера,
— одновременное тонкое дозирование с помощью вибротранспортера,
— примерно при заданном количестве упаковки конвейерная лента останавливает грубое дозирование, а тонкое дозирование продолжается вибрационным
распылителем,
— при достижении желаемого (установленного) количества машина автоматически прекращает подачу и активируется сброс продукта,
— операция опорожнения обусловлена наличием упаковки для упаковки продукта,
— после опорожнения цикл взвешивания автоматически повторяется,
— в программе есть возможность запускать процесс автоматически или вручную.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
— количество циклов взвешивания: 6 — 7 циклов/мин;
— количество одного измерения: 2,5 — 15 кг;
— точность измерения: ±0,1%;
— электрическое подключение: 0,18 кВт, 380 В, 50 Гц;
— расход воздуха: 2 нл/цикл;
— давление воздуха: 5 — 7 бар;
— размеры (без подставки): по чертежу.
